🧠 AI 工作流、业务蓝图、状态机与流程挖掘

Microi吾码当前有多种“流程”能力。它们解决的问题不同，不能都当作审批流使用。

📸 预览图

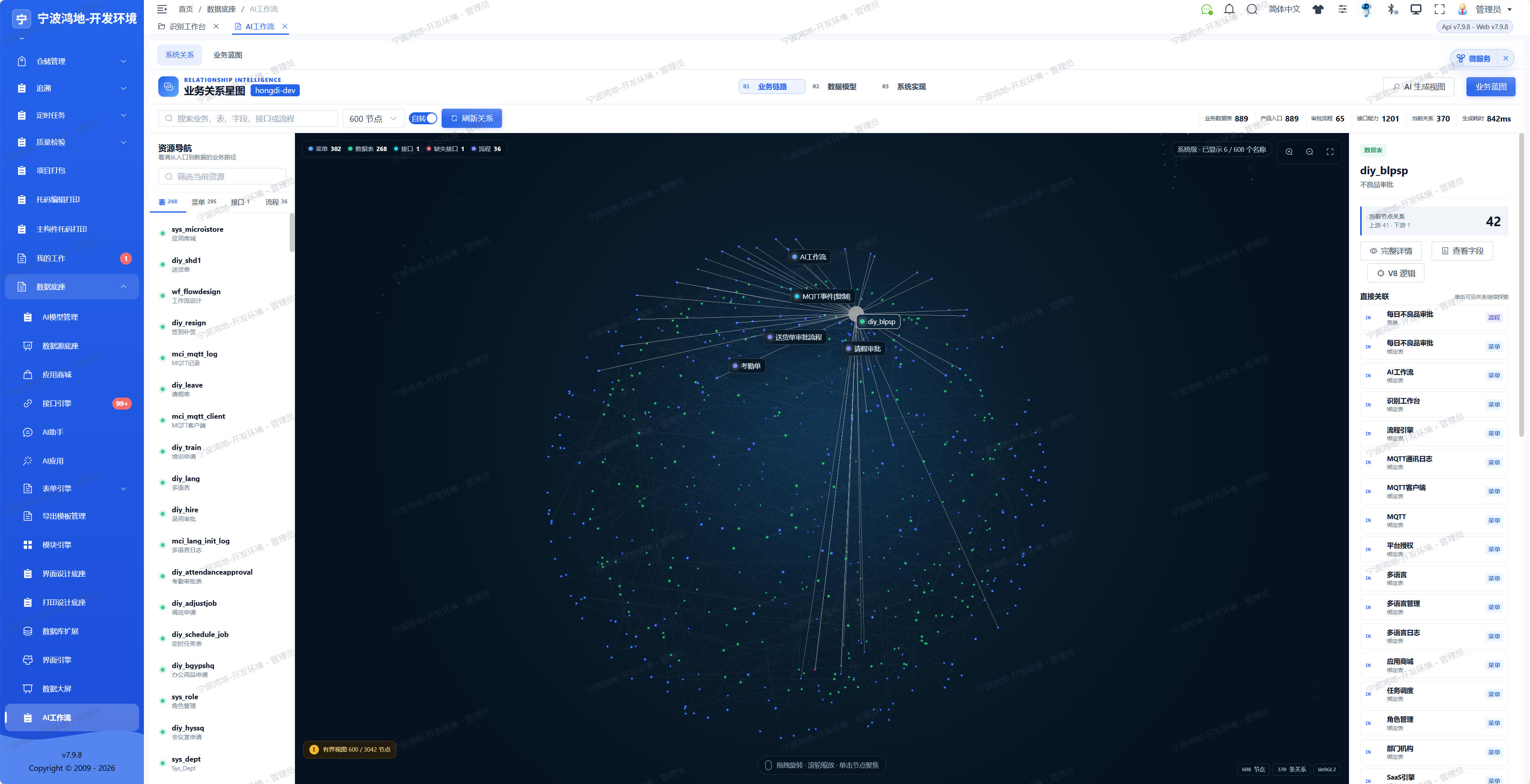

系统关系图：按资源类型探索当前租户的菜单、数据表、接口与流程依赖。

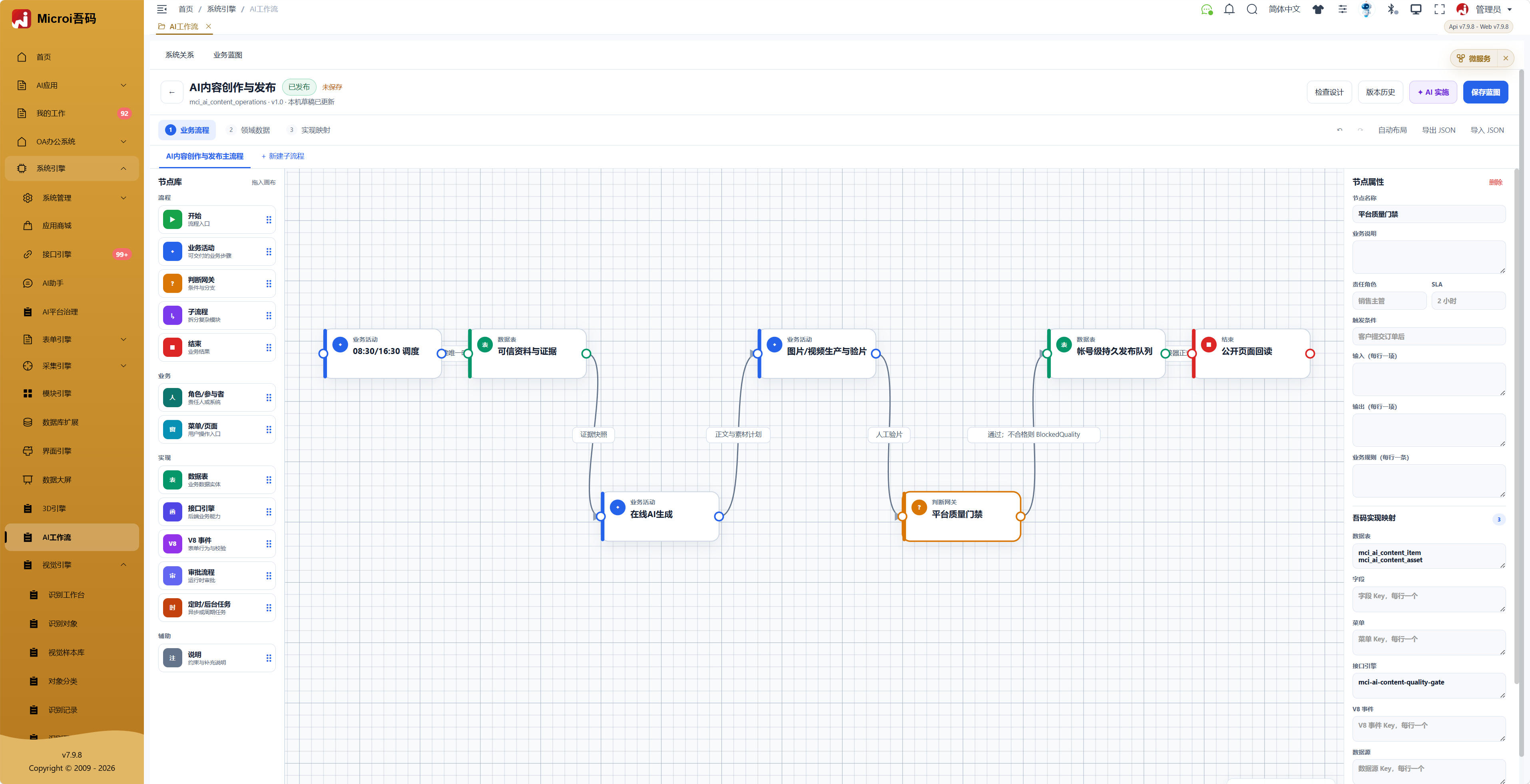

业务流程设计：通过可视化节点编排数据、AI 生成、质量门禁与发布步骤。

能力	解决的问题	核心数据/源码
审批工作流 v4	人员审批、会签、退回、抄送、条件路线	wf_flowdesign、wf_node、wf_line；Microi.Client/src/views/workflow/
AI 工作流	把表、字段、菜单、接口、V8 调用和审批流组织成可理解的系统关系图	Microi.AI/AiWorkflowService.cs；src/views/ai-workflow/
业务架构蓝图	持久化业务域、系统、模块、表、接口、页面和流程之间的架构关系，并校验引用漂移	sys_blueprint*；src/views/blueprint/
状态机	约束一条业务数据允许从什么状态跳到什么状态	sys_state_machine、sys_state_transition、sys_state_history
自动化流	用 DAG 编排 HTTP、SQL、接口引擎、邮件、MQ、条件、延时等自动步骤	sys_flow_design、sys_flow_run；src/views/flow-engine/
流程挖掘	从实际审批运行数据中分析路径、耗时、SLA 与瓶颈	V8McpLogic.ProcessMining.cs；src/views/process-mining/

AI 工作流

AI 工作流会读取当前租户的表、菜单、接口引擎、V8 调用与工作流资源，形成可搜索的关系图。它适合回答：

• 一个菜单最终依赖哪些表和接口？
• 修改某个接口引擎可能影响哪些页面或流程？
• 如何从一段业务描述生成初始系统关系图？
• 如何保存一份可继续审阅的系统级 AI 工作流？

前端入口为 /ai-workflow，服务端统一调用 Managed 接口引擎 /apiengine/platform-ai-workflow，用 Action=Overview/NodeDetail/GenerateFromPrompt/List/Get/Save/Delete 区分动作。接口由应用商城升级，C# 仅保留图谱计算原子能力；所有请求都重新绑定当前登录身份与 OsClient，并要求当前租户超级管理员，它不是允许匿名读取整个租户结构的拓扑接口。

关系图不会在页面打开时自动读取整个租户。管理员点击“加载概览”后，默认只请求轻量节点，并按 资源类型公平截取最多 240 个节点；服务端允许的上限为 600。完整资源正文通过节点详情按需读取， 避免大租户把数万张表、字段和接口一次性序列化并交给 X6 渲染。页面会同时显示“已渲染 / 可用” 数量以及截断提示，搜索无命中时返回空图，不再回退成全量图。

业务架构蓝图

蓝图面向长期架构治理，不只是画图。设计器支持业务、系统、模块、表、接口、页面、流程等节点，多层切换、连线、自动布局、撤销/重做和版本维护。

每次保存会维护蓝图历史与反向引用关系。发布或大改前执行蓝图验证，可以发现被删除或改名的表、接口、页面与流程引用。AI 使用时建议遵循：

1. microi_list_blueprints 查找现有蓝图。
2. microi_get_blueprint 读取当前架构事实。
3. microi_list_blueprint_history 读取当前哈希；需要审计时用 microi_get_blueprint_history、microi_compare_blueprint_versions 或 microi_export_blueprint。
4. 完成系统变更后调用 microi_validate_blueprint。
5. 只有蓝图内容确实变化时才用 microi_save_blueprint 更新，并保留历史。
6. 恢复旧设计时用 microi_rollback_blueprint，同时传 ExpectedCurrentHash；回滚会创建新版本而不是删除历史。

历史快照使用稳定 JSON 哈希。保存和回滚在同一数据库事务中更新当前蓝图、历史和反向引用；并发哈希不一致时失败关闭，避免多人或多个 AI 静默覆盖。

蓝图不会代替数据库权限、菜单权限或应用商城版本。它描述架构关系，真实资源仍由各引擎与数据库负责。

状态机

状态机与审批流互补：审批流回答“谁来审批”，状态机回答“这条数据能否从 A 进入 B”。一个状态机绑定业务表与状态字段，并定义：

• 状态集合与初始状态；
• FromState → ToState 合法跃迁；
• 可选 ConditionV8 条件；
• 可执行跃迁的角色；
• 跃迁成功后触发的 ActionApiEngineKey；
• 每次变更的历史记录。

运行时通过 TransitionState 读取当前状态、匹配规则、校验身份，更新业务表并写入 sys_state_history。调用方仍需传真实业务记录 Id，不能由前端直接覆盖状态字段来绕过跃迁。历史静态列表路由 /state-machine/list 已下线；设计器源码仍保留，待以独立应用或菜单资源正式交付后再开放入口。

自动化流

自动化流使用 X6 设计器生成 JSON DAG。当前执行器支持的主要节点包括：

• start / end / set / log；
• http / sql / apiengine；
• email / mq；
• if / delay。

每次运行创建 sys_flow_run 记录，保存输入、输出、步骤日志、耗时和错误。历史静态列表路由 /flow-engine/list 已下线；设计器源码仍保留，待以独立应用或菜单资源正式交付后再开放入口。

运行边界

自动化流节点可以调用外部 HTTP、SQL、接口引擎、邮件和消息队列，属于可能产生副作用的运行能力。上线前应为业务副作用设计稳定幂等键，限制 SQL 与目标地址，并覆盖重复投递、超时和节点重启场景。设计器保存成功不等于真实业务链路已经验收。

流程挖掘

流程挖掘读取实际审批运行记录，而不是根据设计图猜测性能。当前提供：

• 流程总览与实例统计；
• 实际路径与热门路径；
• SLA 超时实例；
• 节点平均耗时与瓶颈分析；
• 指定流程与日期区间筛选。

历史静态入口 /process-mining 已下线。分析能力与服务端实现仍保留，待以独立应用或菜单资源正式交付后再开放入口。分析结果适合用于优化节点、审批人配置与 SLA，但不能仅凭平均耗时自动删除控制节点。

同样，历史 /blueprint/list 静态入口已下线。业务蓝图、状态机、自动化流和流程挖掘是四种不同能力，不能再把这些路径统一指向 /ai-workflow；需要启用时应分别打包、配置菜单并验收。

如何选择

场景	推荐能力
请假、合同、采购需要多人审批	审批工作流 v4
订单只允许“待支付 → 已支付 → 已发货”	状态机
支付后要调用接口、发消息、写日志	接口引擎；步骤较多时使用自动化流
想让 AI 理解现有系统依赖	AI 工作流
需要保存并校验业务架构	业务架构蓝图
想知道审批到底卡在哪个节点	流程挖掘

上线验收

1. 使用非管理员角色验证菜单、表和接口权限。
2. 对状态机覆盖合法跃迁、非法跃迁、并发重复请求与历史记录。
3. 对自动化流覆盖每种节点失败、重试、超时、重复投递与外部服务不可用。
4. 对审批流覆盖同一实例的多路线、退回、撤回、会签和消息通知。
5. 至少用两个 API/Worker 节点连接同一数据库与 Redis 验证幂等和恢复。
6. 用真实运行数据核对流程挖掘结果，不能只看空白演示图。
